56%

van de vroegtijdige lagerdefecten komt door vervuiling en gebrekkige smering

Meer dan de helft van uw lagerschade is dus een smeerprobleem, geen lagerprobleem. In een omgeving die per definitie vuil is, is dat aandeel geen uitschieter maar het uitgangspunt.

tot 33%

minder smeermiddelverbruik

Door over te schakelen van handmatige naar automatische smering. Minder vet, exact gedoseerd — en dus ook minder vet dat op de band, in de materiaalstroom of op de vloer van de sorteerhal belandt.

15–20 min

per machine per onderhoudscyclus

Zoveel tijd kost correcte handmatige smering. Automatisering geeft die tijd terug aan uw technici en aan uw planning — op een site waar de aanvoer nooit stilstaat is dat geen luxe.

40–60%

van uw onderhoudskosten komt voort uit gebrekkige smering

Terwijl smeermiddelen zelf slechts 2 tot 3% van uw exploitatiekosten uitmaken. De verhouding tussen inzet en impact is zelden zo scheef.

Niveau 1 · Basis

Handmatige smering

Het juiste gereedschap voor punten die u bewust manueel houdt

• SKF TLGB 1886-E PowerLuber — 20 V Li-ion accu-vetspuit met tweetrapsoverbrenging: hoge overbrenging voor volume, lage overbrenging voor drukken tot 700 bar. Werkverlichting en statusleds voor verlies van aanzuiging, lege patroon of geblokkeerde nippel
• TLGH 1 en de 1077600-reeks — handvetspuiten, ook met flexibele slang (1077600H) of als complete set
• LAGM 1000E grease meter — meet de werkelijk afgegeven hoeveelheid vet per punt; compatibel met alle SKF-vetspuiten en geschikt voor de meeste NLGI 0–3 vetten

Sterk in: lage investering, geen installatiecomplexiteit, weinig onderdelen. Verdedigbaar op secundair materieel met beperkte draaiuren en goed bereikbare punten — een spanstation op ooghoogte, een afvoerband in de open lucht.

Grenzen: in een verwerkingshal betekent handmatig smeren bijna altijd dat de lijn stilligt. Een sorteerlijn kunt u niet betreden terwijl ze draait, en de smeerpunten van een shredderrotor, een zeeftrommel of een balenpersplunjer zitten achter een afscherming die pas open mag na een volledige vergrendelingsprocedure. Ook zonder statistiek weet elke onderhoudsverantwoordelijke wat er dan gebeurt — het moeilijkst bereikbare punt wordt als eerste overgeslagen, en dat is doorgaans precies het punt dat kritiek is.

Niveau 2 · Consolidatie

Semi-automatische smering

Vijftien punten achter een afscherming terugbrengen tot één nippel ervoor

• SSV — progressief verdeelblok, verdeelt vet vanuit één toevoerpunt over meerdere afnamepunten in een vaste, dwingende volgorde
• SSVD — instelbaar progressief verdeelblok, wanneer punten onderling verschillende hoeveelheden vragen — bijvoorbeeld een zwaarbelast rotorlager naast een lichtere geleidingsrol
• VPK — sectioneel progressief verdeelblok voor grotere of over de installatie verspreide systemen
• H- en T-leidingen — op maat in lengte en aansluiting, met optionele slangbescherming en klantspecifieke markering, zodat een monteur op een sorteerbordes niet hoeft te gokken welke leiding waar naartoe gaat

Wat het oplevert: in plaats van een afscherming te openen, een lijn te vergrendelen en vijftien punten afzonderlijk te zoeken, smeert uw technicus één centrale nippel op een veilige, bereikbare plaats buiten de gevarenzone. De verdeling gebeurt mechanisch en dwingend: blokkeert één uitgang, dan stopt het hele blok — een storing wordt zichtbaar in plaats van onopgemerkt te blijven tot het lager het begeeft. De cyclusindicatorpin op het primaire verdeelblok geeft u een visuele bevestiging dat het systeem werkt.

Ideaal voor: oudere sorteer- en shredderinstallaties die u nog niet volledig wilt automatiseren, mobiele en verplaatsbare units die u tussen sites verhuist, en al die punten die alleen bereikbaar zijn met een ladder, een hoogwerker of een volledig uitgeschakelde en vergrendelde lijn.

Niveau 3 · Continu · Meest gekozen in recycling en afvalverwerking

Volautomatische smering

Smeren terwijl de shredder draait en de band vol staat

• CLP / P203 / KFG — elektrisch aangedreven vetpompen die, afhankelijk van de leidinglengte, tot 150 smeerpunten bedienen; tot drie pompelementen, uiteenlopende reservoirtypes, optionele besturingsprint en niveaubewaking
• AECP — automatische elektrische patroonpomp die werkt met standaard 420 ml vetpatronen: bijvullen gaat als bij een vetspuit, zonder speciaal gereedschap. Compact, robuust en uitdrukkelijk bedoeld om achteraf ingebouwd te worden — op een tweedehands sorteerunit of een gehuurde shredder is dat vaak de snelste stap vooruit
• P 205 / P 215 / ZPU — meerlijnige of dubbelleidingsystemen voor grote stations met veel verbruik, beschikbaar in ATEX-uitvoering
• BPH — hydraulisch aangedreven vatpomp in zware uitvoering, de logische keuze om overslagkranen en shovels bij te vullen

Waarom dit in afvalverwerking zwaar telt:

• Er wordt gesmeerd terwijl de installatie draait — precies wanneer het lager de smeerfilm nodig heeft, en niet wanneer het onderhoudsvenster het toelaat
• De constante vetstroom duwt stof, vezels en vocht actief naar buiten in plaats van het bij een handmatige beurt naar binnen te drukken
• De dosering ligt vast, dus zowel ondervetting als overvetting verdwijnt — en daarmee ook het vet dat via een overvet lager op de band en in uw materiaalstroom terechtkomt
• Uw technici hoeven niet meer achter afschermingen, langs sorteerbordessen of onder bandtracés te komen voor routinesmering

ATEX waar het moet: in zones met brandbaar stof — RDF-productie, houtverwerking, papier- en foliestof, drogers — levert SKF componenten die voldoen aan de ATEX-richtlijn, voor explosiegroep IIC/IIIC en beschermingsniveau Gb/Db, met vetcomponenten tot 400 bar.

Niveau 4 · Data

Geconnecteerde smering (SKF eLube / IoT)

Zien wat elke pomp doet zonder de hal te betreden

• CLP Smart / P253 Smart — geconnecteerde vet-/oliepompen met drie bedrijfsmodi: tijdgestuurd, tellergestuurd en progressief cyclusgestuurd
• Datalog controller — systeemcontroller met datalogging, bediening vanuit de cabine en Bluetooth-verbinding met de eLube-app; compact genoeg om in een cabine te passen en geschikt om aan te tonen dat de juiste procedures gevolgd zijn bij huur-, leasing- of poolmaterieel
• SKF eLube-app — leest vulniveau, bedrijfsmodus en pompstatus draadloos uit, zonder de installatie te stoppen of de pomp fysiek te benaderen

Wat u ermee doet:

• Een geblokkeerde leiding of een bijna leeg reservoir binnen minuten opmerken in plaats van bij de volgende ronde — en dus ingrijpen vóór het lager schade oploopt
• Pompinstellingen configureren en delen met een collega, een onderaannemer of uw servicepartner
• Een logboek bijhouden van cycli, verbruik en storingen, met automatisch bewaarde rapporten

Waarom dit in een verwerkingsbedrijf relevant is: uw sorteerhal is geen plek waar u even binnenloopt om een vulniveau af te lezen. Er is stof, er is lawaai, er is bewegend materieel en er zijn afschermingen die niet zomaar open mogen. Elke controle die u vanaf een tablet in het kantoor kunt doen in plaats van ter plaatse, is een betreding minder en een risicomoment minder. Werkt u met meerdere sites, een overslagstation en een verwerkingscentrum, of met verplaatsbare units die per project op locatie staan, dan wordt dat argument nog sterker: fysiek langsgaan om te controleren of een pomp nog vet heeft, is de duurste vorm van toezicht die er bestaat.

Voorbrekers, shredders en granulatoren

Waarom kritiek: dit is de machine waar uw hele proces op staat of valt, en tegelijk de machine met het meest onvoorspelbare belastingsprofiel van de site. Elke vracht geeft een schokbelasting die de rotorlagers rechtstreeks opvangen, terwijl een shredderrotor traag draait onder zeer hoge belasting — de situatie waarin een lager nooit een volwaardige hydrodynamische smeerfilm opbouwt.

Kritieke onderdelen: rotor- en hoofdaslagers, aandrijflagers en koppeling, tandwielkast en riemspanstation, lagers van de tegenmesbalk en de messenrotor, hydraulische duw- en aanvoerinrichting, scharnierpunten van de klepdeksels.

Indicatief aantal smeerpunten: 12 – 40 punten per shredder- of granulatorlijn, oplopend met voedertafel, uitvoerband en aandrijfstation. (Te valideren tijdens de installatiescan.)

Typische opzet: een progressief systeem met CLP- of P203-pomp en SSV/SSVD-verdeelblokken, met de pomp op een trillingsarm deel van het frame en flexibele hogedrukslangen naar de bewegende delen. Zit de machine in een zwaardere klasse of hebt u meerdere machines in één hal, dan komt een P 215-meerlijnige pomp of een dubbelleidingsysteem met ZPU-pomp in beeld. Vet: LGEV 2 of LGEM 2 voor de traag draaiende, zwaarbelaste rotorlagers, LGHB 2 waar temperatuur en waterindringing samenkomen, en LGEP 2 voor de klassieke EP-punten.

Sorteerlijnen: transportbanden, trommelzeven en scheiders

Waarom kritiek: de sorteerlijn is het langste, meest verspreide en meest genegeerde deel van uw installatie. In een sorteerhal komt daar iets bij: vezels. Folie, textiel, touw en papierstof wikkelen zich rond assen en trekken vervolgens het vet uit het lager. Bij trommelzeven komt daar de permanente trilling en onbalans bij.

Kritieke onderdelen: lagers van aandrijf- en keertrommels, spantrommels en spanstations, draagrol- en retourrolstations, de lagers en de aandrijving van de trommelzeef, de onbalansaandrijving en de tuimelaslagers van ballistische scheiders.

Indicatief aantal smeerpunten: 40 – 250+ per sorteerlijn, afhankelijk van het aantal bandsegmenten, zeven en scheidingstrappen. (Te valideren tijdens de installatiescan.)

Typische opzet: voor een enkel bandsegment een progressief systeem met P203-pomp en SSV/VPK-verdeelblokken. Voor een volledige sorteerlijn onder één dak: een dubbelleidingsysteem met ZPU-pomp, of een sectionele opbouw met een centrale vatpomp en EDL1-boosterpompen per lijnsectie. Waar leidingwerk over een lange bandbrug of naar een trillende zeefkast onpraktisch is: TLSD single-point lubricators. Vet: LGWA 2 voor hoge belasting in natte omstandigheden, LGWM 1 waar goede verpompbaarheid over lange leidingen en bij lage temperatuur telt, en LGHB 2 waar water en percolaat er structureel bij komen.

Balenpersen, verdichters en zware transportkettingen

Waarom kritiek: een balenpers of verdichter heeft een extreem cyclisch belastingsprofiel: hoge druk opbouwen, doorpersen, terugtrekken, opnieuw. Bij verdichters op een overslagstation komt daar percolaat bij: vocht uit de afvalstroom loopt naar de laagste (en slechtst bereikbare) punten van de machine. Voor zware compost- of sleepkettingen stelt SKF bovendien dat borstelsystemen ongeschikt zijn en vetinjectie vaak de enige oplossing is.

Kritieke onderdelen: plunjer- en persgeleidingen, hoofdlagers en drijfstanglagers van de persaandrijving, scharnierpunten van de voorpers- en deksmechanismen, en bij kettingtransport de kettingschakels zelf, kettingwielen en kop- en staartaslagers.

Indicatief aantal smeerpunten: 20 – 70 per pers- of verdichteenheid, en 10 – 40 per zwaar kettingtracé. (Te valideren tijdens de installatiescan.)

Typische opzet: een progressief systeem met CLP- of P203-pomp en SSV/SSVD-blokken voor de lager- en scharnierpunten, zo geplaatst dat de verdelers boven het percolaatniveau blijven. Voor zware kettingen: GIS-B of GIS-C persluchtaangedreven vetinjectiesystemen die het vet rechtstreeks in het kettingscharnier brengen. Vet: LGHB 2 waar hoge belasting, temperatuur en waterindringing samenkomen, en LGEM 2 op de traagste, zwaarst belaste scharnierpunten.

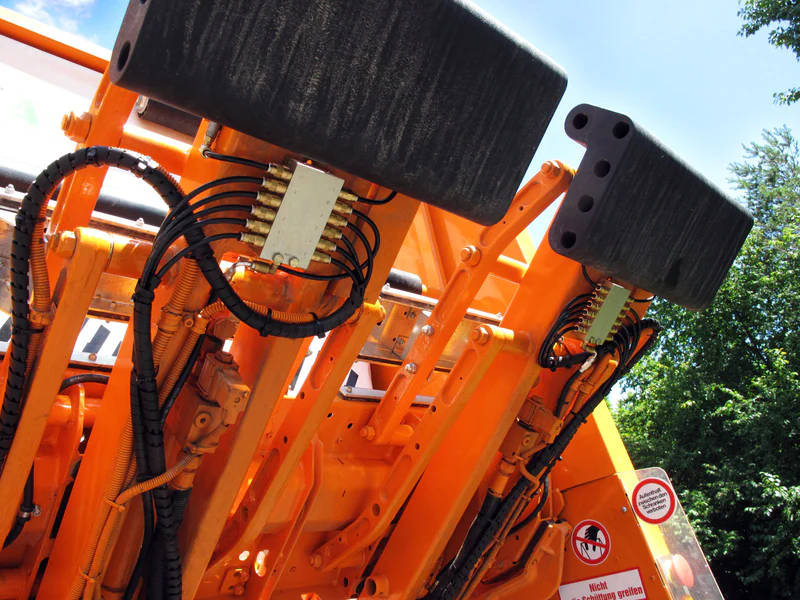

Inzamel- en overslagmaterieel: vuilniswagens, wielladers en overslagkranen

Waarom kritiek: een inzamelvoertuig maakt honderden stops per dag en heeft naast een zwaarbelast chassis een opbouw met een perscyclus die bij elke lediging scharniert. Laat vuil en zand zich hier een weg banen, dan vormt zich een schuurpasta in het lager. Bij een wiellader in de bunkerhal komen daar snelle richtingswisselingen en zware wisselende belastingen bij. En het handmatig smeren van de draaikrans van een overslagkraan kost tot een half uur per beurt én brengt ernstige veiligheidsrisico’s met zich mee.

Kritieke onderdelen: fuseepennen, stuurkogels, veerbladbouten, remnokken en de perssledegeleidingen, plaat- en schuifscharnieren van de opbouw. Bij de overslagkraan de draaikrans en het zwenkwerk, de giekscharnieren en de rotator.

Indicatief aantal smeerpunten: 25 – 60 punten per inzamelvoertuig inclusief opbouw, 23 – 50 per wiellader en 20 – 45 per overslagkraan. (Te valideren tijdens de installatiescan.)

Typische opzet: een progressief systeem met CLP- of P203-pomp. Op een inzamelvoertuig komt de pomp op de chassisbalk; de opbouw kan autonoom of meedraaiend worden gesmeerd. Bijvullen gebeurt met een BPH hydraulisch aangedreven vatpomp. Wilt u de vloot op afstand opvolgen, kies dan voor CLP Smart of P253 Smart met de Datalog controller. Vet: LGWM 2 voor zware offroadtoepassingen met natte omstandigheden, LGWA 2 voor zwaar belaste wiellagers, en LGGB 2 of LGTE 2 voor milieugevoelige toepassingen.
